Firewall PROSYSTHERM®

Das von BLACHPROFIL 2® angebotene System der PROSYSTHERM® Fassadenverkleidungen stellt die ideale Lösung für den Bau von Gewerbe-, Industrie-, Lager- und öffentlichen Gebäuden dar.Die Verwendung von hochqualitativen Elementen bei diesem System ergibt einen Synergieeffekt. Aus diesem Grund arbeiten wir mit den Markführern zusammen:

• Das empfohlene Dämmmaterial sind zweischichtige Mineralwolleplatten der Firma ROCKWOOL – ein innovatives Produkt mit außerordentlich vorteilhaften Nutzeigenschaften,
• Das Verbindungs- und Dichtungssystem ist ein weiteres Element, das nicht unterschätzt werden sollte; wir empfehlen SFS INTEC-Produkte, für den industriellen Einsatz bestimmte Befestigungslösungen.

Die Produkte der oben aufgeführten Firmen liefern wir standardmäßig als Bestandteile des Systems. Aus diesem Grund zeichnet sich PROSYSTHERM® als eine komplexe und einfach zu montierende Lösung aus, die über hervorragende Wärmedämm-, Schallschutz- und Brandschutzeigenschaften verfügt. Die Wandverkleidung in diesem System ist brandhemmend, sowohl bei Feuer innerhalb als auch außerhalb des Gebäudes.

PROSYSTHERM® besteht aus ein paar sehr einfach montierenden Komponenten. Diese Systemkomponente sind in vielen Varianten (Abmessungen, Materialien, Farben) geboten. Solcher Aufbau des Systems erzeugt eine bessere Möglichkeit der freien Anpassungsmöglichkeit an die individuellen Bedürfnisse als im Fall von Schichtplatten in Bezug auf das Äußere und Parameter der Abdeckung. Produkte können direkt an den Ort der Investition in Übereinstimmung mit dem zuvor beschlossenen Zeitplan geliefert werden.

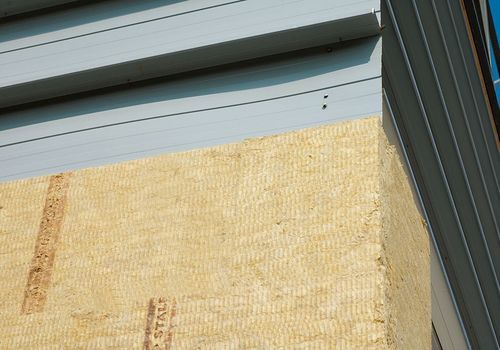

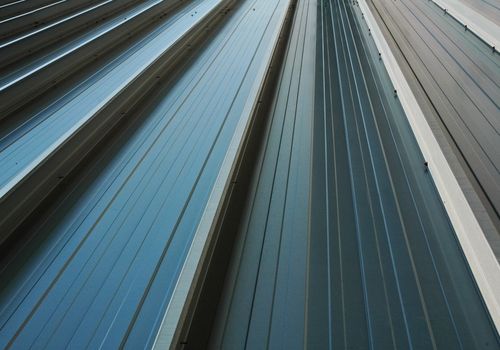

PROSYSTHERM® Schutzwand ist eine umfassende Lösung, basiert auf direkt auf den tragenden Säulen des Objekts montierten Stahleinbaukasten. Die Wandeinbaukasten werden mit Hilfe eines speziellen Isolationsmaterials erwärmt - Mineralwolle mit erhöhten Eigenschaften in Bezug auf Thermo- und Schall- Isolierung und Struktur gegen ihrer Absenkung. Der Außenmantel besteht aus beliebigem Profil des trapezförmigen Blechs. Wir liefern komplett mit speziellen Befestigungs- und Dichtbänder.

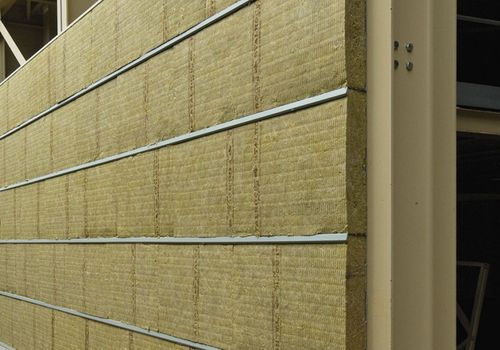

Im PROSYSTHERM® System wurden innovative Lösungen eingeleitet, wie u.a. Verwendung von doppelt gestärkter Mineralwolle mit Rillen und Abstandshalter. Dies ermöglicht, dass die Probleme mit traditionellen Erwärmungsmethoden mittels der Mineralwolle gelöst werden.

PROSYSTHERM® gewährt:

•  Reduzierung des Wärmebrücken-Effekts und einen effizienten Wärmeschutz.
•  Verbesserte Schalldämmung.
•  Optimale Luftraumnutzung für die Isolierung.
•  Verwendung von doppelt gestärkter Mineralwolle verhindert die Absenkung.

Modernes Bauwesen außer hohen Erwartungen in der Montagetechnik und ästhetischen Werten, stellt auch Anforderungen bezüglich der Funktionalität von Schutzwänden. Dies gilt insbesondere für Parameter der Wärme- und Schalldämmung und Feuerbeständigkeit. Die PROSYSTHERM® Lösung der Firma BLACHPROFIL 2® wurde in diesem Bereich der ausführlichen Prüfungen unterzogen. Die Ergebnisse zeigen eine hohe Effizienz des Systems. Die Deckung sorgt für hervorragende Funktionseigenschaften und Sicherheit.

Die Werte des Wärmeübertragungskoeffizients der Trennwände wurden mit der Berechnungsmethoden aus den nachstehenden Normen durchgeführt:

• PN-EN ISO 10211-1:2005 “Wärmebrücken in Gebäuden. Berechnung der Wärmeströme und Oberflächentemperaturen. Allgemeine Methoden „
• PN-EN ISO 10211-2:2002 “Wärmebrücken in Gebäuden. Berechnung der Wärmeströme und Oberflächentemperaturen. Lineare Wärmebrücken „
• PN-EN ISO 6946:2004 – „Bauteile und Gebäudeelemente. Der Wärmedurchlasswiderstand und Wärmedurchgangskoeffizient. Berechnungsmethode”.

Verteilung von Isothermen in den Querschnitt der Kassetten.

Wärmedurchgangskoeffizient für PROSYSTHERM® Wand aus:

a) Stahlkassette 600/100 St. 0,75 mm
mit Plattenisolierung aus Steinwolle STALROCK MAX (St.. 160 mm)
und Fassadenverkleidung aus Stahlblech T-35 mit der Stärke 0,5 mm – UC = 0,267 W/m2K.

b) Stahlkassette 600/130 St. 0,75 mm
mit Plattenisolierung aus Steinwolle STALROCK MAX (St. 170 mm)
und Fassadenverkleidung aus Stahlblech T-35 mit der Stärke 0,5 mm – UC = 0,284 W/m2K.

c) Stahlkassette 600/130 St. 0,75 mm
mit Plattenisolierung aus Steinwolle STALROCK MAX (St. 190 mm)
und Fassadenverkleidung aus Stahlblech T-35 mit der Stärke 0,5 mm – UC = 0,242 W/m2K.

d) Stahlkassette 600/160 St. 0,75 mm
mit Plattenisolierung aus Steinwolle STALROCK MAX (St. 200 mm)
und Fassadenverkleidung aus Stahlblech T-35 mit der Stärke 0,5 mm – UC = 0,261 W/m2K.
Geforderte Schalldämmung nach EN 20140-3:1999

Methode/Verfahren der Prüfung gem.:

• der Norm PN-EN 20140 - 3:1999 Akustik - Messung der Schalldämmung in Gebäuden und Schalldämmung von Bauelementen - Laboruntermessungen in Bezug auf Luftschalldämmung von Bauteilen.
• Prüfverfahren: LA - 1: 2000 Labormessungen in Bezug auf Luftschalldämmung von Bauteilen.
• Die Indikatoren sind nach PN-EN ISO 717 - 1999 Akustik - Beurteilung der Schalldämmung in Gebäuden und Schalldämmung von Bauelementen
• Luftschalldämmung ermittelt worden.

Feuerwiderstandsprüfungen

Brandschutzklassen:

El (i ➞o)90, EW (i ➞o)180

Die daraus resultierende Brandklasse der Wand erfüllt die Anforderungen für das Gebäude in der Klasse „B”.

Methode/Verfahren der Prüfung gem.:

• der Norm PN-EN 13501-2:2007(U) Brandklassifizierung von Bauprodukten und Gebäudekomponenten. Teil 2: Klassifikation basierend auf den Feuerwiderstandsprüfungen mit Ausnahme der Lüftungsanlage.
• Der Bericht LP-1178.2/07 Feuerwiderstandsprüfung der Außenwand - PROSYSTHERM® System der Firma BLACHPROFIL 2®.

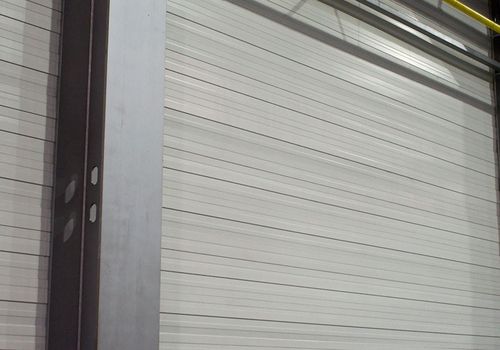

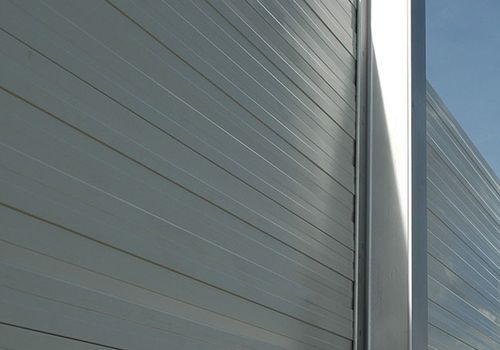

Die Wandkassetten - der innere Teil des Fassadensystems PROSYSTHERM® stellen die Wandkassetten dar. Sie werden direkt auf Konstruktionspfeilern mittels eines speziellen Nietensystems installiert. Sowohl zwischen den einzelnen Kassetten sowie Kassetten und Elementen der tragenden Struktur setzt man Dichtungen ein.

Vorteile von Kassetten:

• hohe Festigkeit,
• niedriges Gewicht,
• Schnelligkeit und Leichtigkeit der Montage.

Detaillierte Informationen zu den angebotenen Wandkassetten sind in einem speziellen Produktdatenblatt erhältlich.

Beschichtungen und Farben

POLIESTER INTERIOR (INT)

Eine glatte, glänzende Oberfläche, beschichtet mit 15 µm Polyester. Aufgrund der geringen Dicke der organischen Beschichtung ist sie hauptsächlich für den Innenbereich oder für Bauelemente vorgesehen, die keinem direkten Wetter ausgesetzt sind.

RAL 9002
